1. Общее описание.

Программа позволяет произвести расчет кронштейна состоящего из двух полок и ребра жесткости, горизонтально расположенная полка которого нагружена равномерно распределенной нагрузкой. Кронштейн прикреплен к вертикальной стене четырьмя болтами. Помимо геометрических характеристик приведенных на чертеже для рассчета кронштейна необходимо также указать нагрузку в единицах давления и модуль упругости. Размерность всех вводимых данных должна соответствовать системе СИ.

При заполнении таблицы данных необходимо помнить, что данные можно вводить как в формате с десятичной точкой (напрмер, 12345.6), так и в т.н. инженерном формате (например, 1.23456e4)

Результаты расчета будут представлены тремя графическими файлами в выбранном пользователем формате. Эти файлы будут иметь следующие имена и содержать следующую информацию:

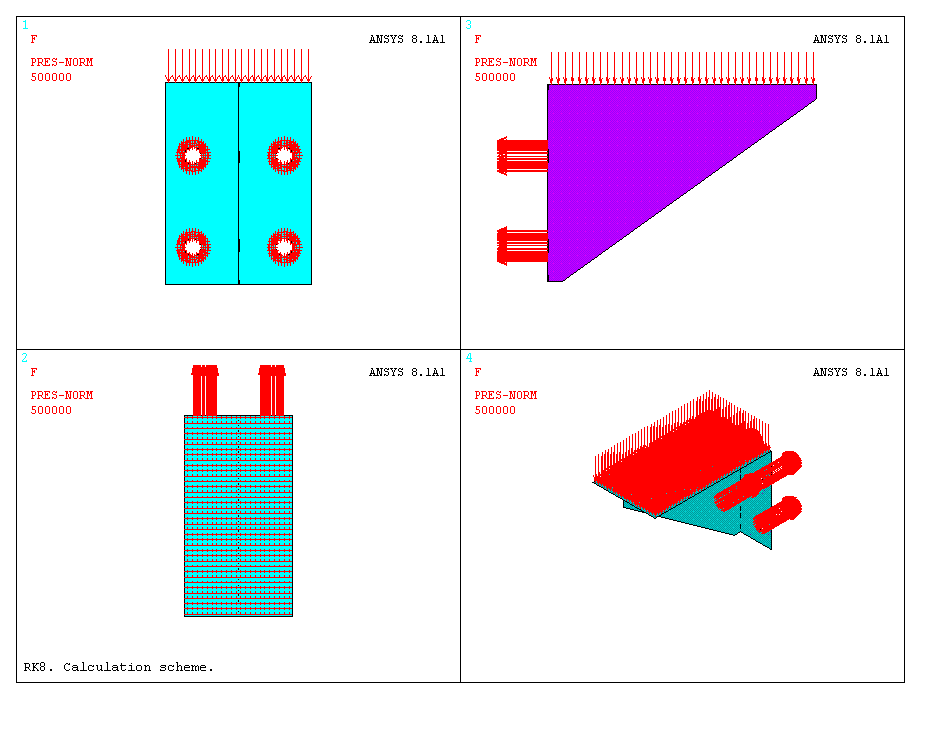

• Scheme_RK*.** - изображение расчетной схемы;
• Stresses_RK*.** - распределение эквивалентных напряжений;
• Displacements_RK*.** - распределение деформаций.

где,
* - порядковый номер заказа (о нем будет рассказано ниже);
** - расширение файла в соответствии с выбранным форматом (jpg или eps).

Напряжения и деформации имеют размерность Па (паскаль) и м (метр) соответственно.

2. Пример подготовки данных для расчета.

Предположим, что необходимо рассчитать стальной (модуль упругости стали E=2*10¹¹Па) кронштейн, нагруженный равномерно расспределенной нагрузкой P=500000 Па. Кронштейн (см.чертеж)имеет следующие геометрические параметры:

Lp=80 мм
Lp1=110 мм
Lp2=150 мм
Lo1=20 мм
Lo2=50 мм
Lo3=50 мм
d=10 мм
h1=12 мм
h2=15 мм
h3=10 мм
t=8 мм

После заполнения таблиц, они должны выглядеть следующим образом:

Обращаем Ваше внимание на то, что данные в таблицы введены в системе СИ (м, Па).

После заполнения таблицы данных необходимо выбрать графический формат, в котором будут выводиться результаты: PostScript (цветной), PostScript (монохромный), или JPEG (цветной). Мы рекомендуем выбирать формат PostScript в случае, если Вы собираетесь распечатывать результаты расчета, и JPEG, если хотели бы использовать его только в электронном виде.

Завершается ввод данных указанием адреса электронной почты, по которому будут отправлены результаты, имени пользователя и пароля после чего можно нажимать кнопку 'Submit' и отправлять форму на обработку. Рекомендуем Вам внимательно проверить правильность ввода данных, прежде чем отправить форму на обработку.

Если персональная информация верна и количества поинтов на Вашем персональном счету достаточно для оплаты, то в окне появится сообщение:

'Мы получили Ваш заказ. Ему присвоен номер: RK*. В течении суток (кроме выходных и праздничных дней) он будет выполнен и результаты будут высланы Вам по электронной почте.

Остаток на Вашем счету: ** поинтов.

С наилучшими пожеланиями,
HS'

'*' - порядковый номер заказа. (Если Вам будет необходимо связаться с нами по поводу этого заказа, то обязательно указание номера заказа.)

'**' - количество поинтов оставшееся на Вашем счете после принятия заказа.

В случае, если количества поинтов на Вашем счете будет недостаточно, то в окне браузера появится сообщение:

'Для выполнения заказа на Вашем счете недостаточно поинтов.'

Если неправильно введены 'Имя пользователя' или 'Пароль', то в окне появится одно из сообщений:

'Имя пользователя не верно.' или 'Пароль не верен.'.

3. Результаты расчета.

Результаты рассматриваемого примера приведены в таблице.

Обращаем Ваше внимание на то, что приведенные выше изображения выполнены в формате GIF. Это сделано с целью получения файлов меньшего объема (иначе они очень долго будут загружаться с сервера). При выполнения заказа мы будем высылать файлы в других графических форматах (JPG, EPS). При этом качество изображения будет существенно лучшим.

3. Пояснения.

Расчет кронштейна производится при помощи пакета программ конечно-элементного анализа ANSYS. Для моделирования используются конечные элементы типа Shell93.

Закрепление кронштейна болтами моделируется приложением равномерно распределенной нагрузки по кольцу контакта поверхности головки болта с поверхностью кронштейна. (диаметр болта принимается равным d, внешний диаметр кольца контакта болта с кронштейном принимается равным 1.7*d). Величина нагрузки по кольцу контакта назначается из условия создания достаточной силы трения для удержания кронштейна под действием вертикальной нагрузки P.

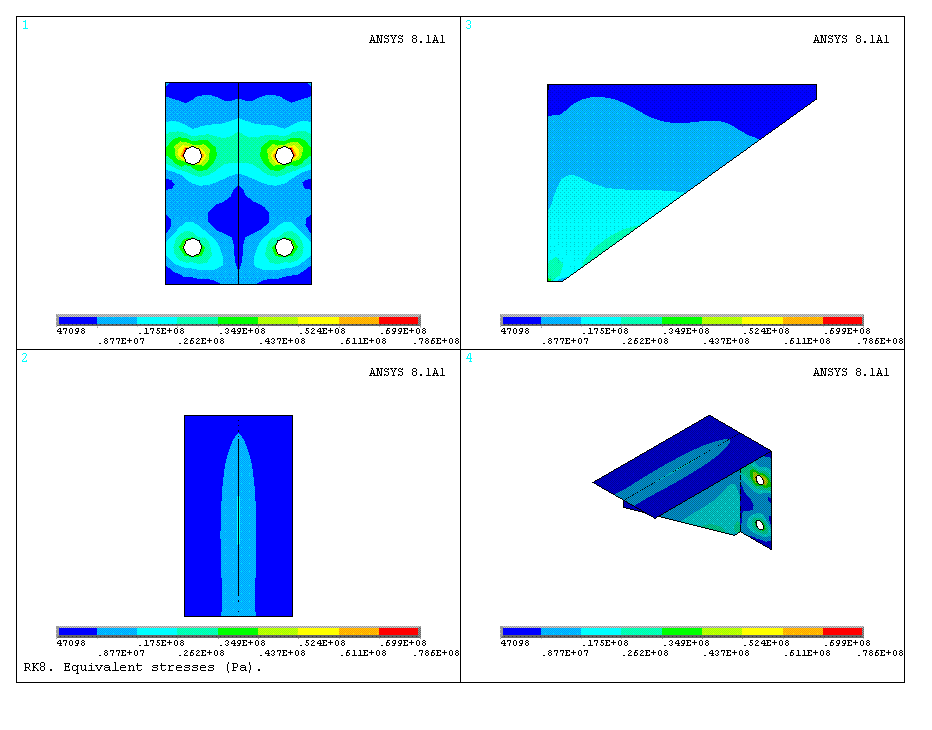

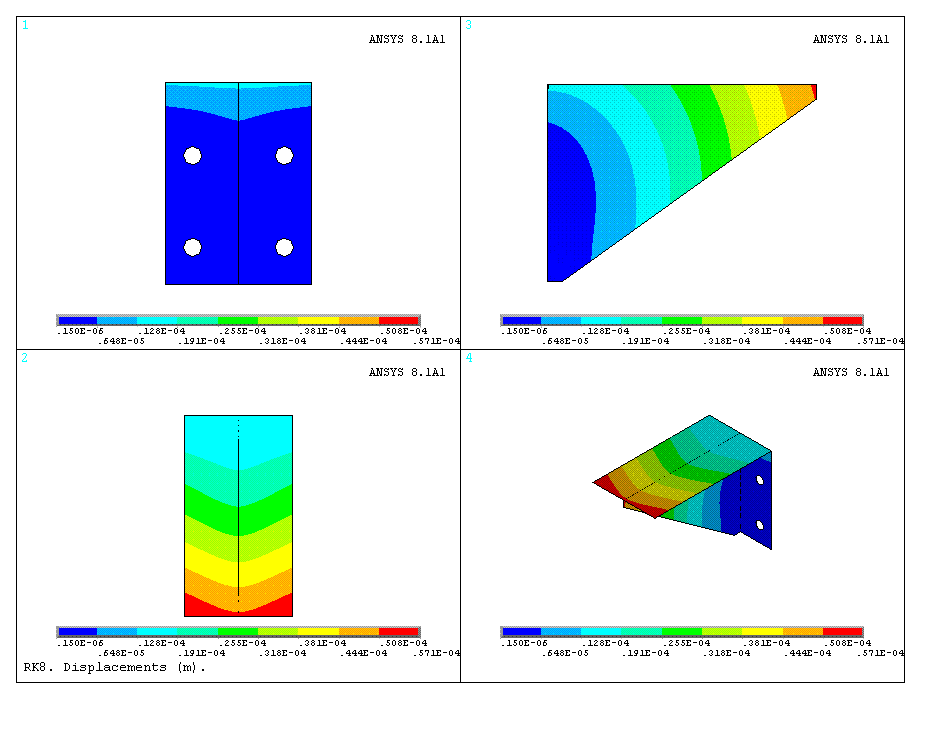

Для графического отображения распределения эквивалентных напряжений и перемещений используются различные цвета, в которые раскрашивается кронштейн. Шкала соответствия между цветом и напряжениями или перемещениями приведена под соответствующим изображением. Так, например, желтый цвет на рисунке распределения эквивалентных напряжений соответствует напряжениями от 0.524e8 Па (52.4 МПа) до 0.611e8 Па (61.1 МПа), а красный цвет на рисунке распределения перемещений соответствует перемещениям от 0.508e-4 м (0.0508 мм) до 0.571e-4 м (0.0571 мм).
